삼성 슬림 데스크탑 dm301s3b-a10s 메인보드 상세 사양 살펴 보기.

 우연히 아는 사람에게 10세대 업그레이드 후, 기존 5년된 삼성 데스크탑 하스웰 H81 슬림PC를 떠 맡았습니다.
(DVD-Multi 레코드 및 메모리 DDR3 12800 2X2개(4G), 무선 Wi-Fi 규격 B/G/N 지원, CPU는 G3220 가 있었는데, 솔직히 그다지 관심이 없었습니다)

말하자면, 이것을 사용하기 위해 돈을 쓴다고 효과(성능)와 수명을 기대할 것이 없기 때문일 것입니다.

*메인보드 이름은 H81S1 이며, 대만 업체에서 삼성에 부품을 공급한 것으로, 흔히 "대기업PC"라고 합니다.
다음 링크들(메인보드 및 CPU)에서 각종 제원을 상세히 알 수 있고, 메뉴얼을 다운로드 할 수 있습니다.

링크 : https://www.samsung.com/sec/support/model/DM301S3B-A10S/

링크 : https://ark.intel.com/content/www/kr/ko/ark/products/77773/intel-pentium-processor-g3220-3m-cache-3-00-ghz.html

재활용 쓰레기통 직행하기 전에 쓸모 있는 부품이 있을까 분해를 했는데(2021년에 쓸모가 있을지), 하스웰 CPU를 사용하는 사람이라면 이제는 구할 수 없는 "메인보드"는 중요한 부품이기도 합니다만...
(두 달전 사용하던 보드(H97)가 고장나는 바람에 중고 하스웰 리프레시 보드를 구할 수 없어 대안으로 Intel 10세대를 사 버리고 말았습니다)

희한하게도 거사를 치루고 나면, "타이밍 맞지 않게" 이런 것이 그냥 생기는 군요.

다음은, 삼성 dm301s3b-a10s 보드를 사용하는(또는 재구입)사람이, 보드의 상세 부분(점프 스위치등) 정보를 찾을까 하여, "메인 보드"의 몇 가지를 정보를 남기기 위해 게시물을 작성합니다.

살펴 보시죠.

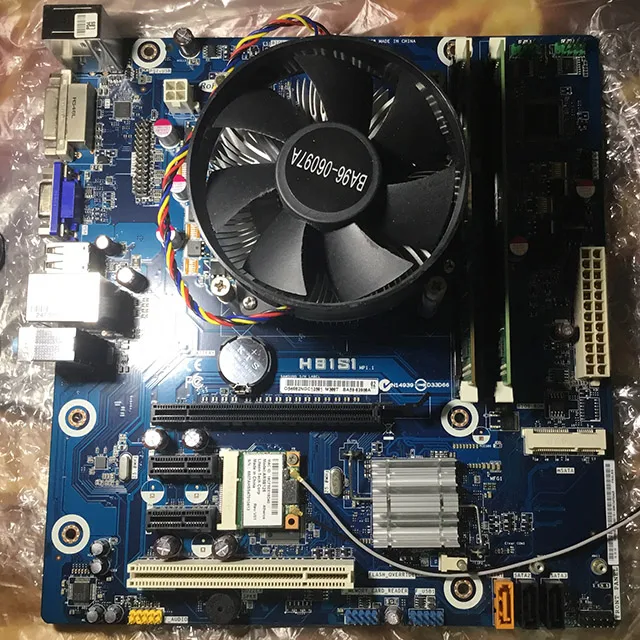

전체 그림 입니다.

CPU는 3.0Ghz G3220(펜티엄 보급CPU) 내장 그래픽 포함된 듀얼 코어입니다.

메모리는 DDR3-12800(1333) 최대 2슬롯 / 최대 32G를 지원(주 : 보드 사양 및 양면/단면에 따라 최대량의 제한이 있음)합니다.

상세한 CPU의 내용은, 위 두 번째 링크를 클릭하십시오.

상세한 메인보드 사양은, 위 첫 번째 링크를 클릭하십시오.

하스웰 시스템으로, H81칩셋은 하스웰 리프레쉬를 지원할 것입니다.

PS2 키보드/마우스와 USB3.0 슬롯 2개 그외 USB2.0슬롯을 다수 포함합니다.
(개인적으로도 키보드는 ps2 방식을 우선 장착하기를 권장합니다 - uefi fastboot 대비)

상위 칩셋으로 갈 수록 USB3.0이 늘어나지만, H81의 경우 USB3.0 포트가 2개밖에 없네요.

유선랜은 기기비트를 지원하지만, 기본 장착된 무선랜은 B/G/N까지만 지원합니다.
(주 : 블루투스는 없습니다)

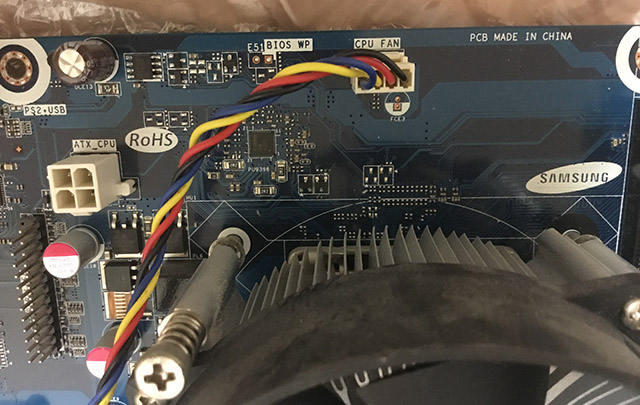

CPU 전원은 4포트로 8핀 파워 사용자는 4핀만 장착하면 됩니다.
(걸쇠(꼭지)가 아래쪽에 있으므로 주의)

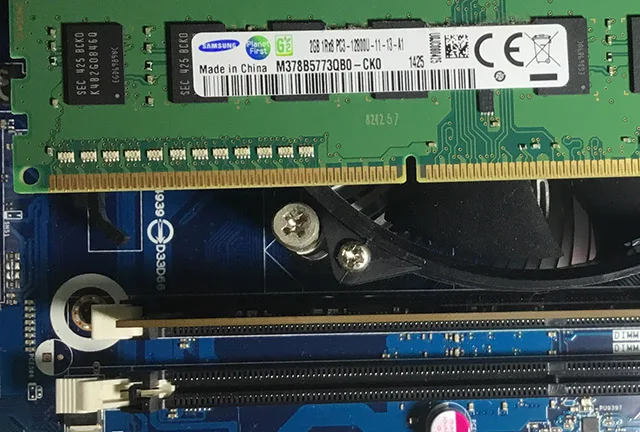

DDR3 12800(1333) 메모리 슬롯을 2개 가지고 있습니다.

아마 최소 16G(8X8) 까지는 지원할 것입니다.
(최대는 32G 지만, 제조사 보드 메모리 슬롯 4개 기준이므로 다를 수 있습니다)

인텔 8 씨리즈 칩셋은 32G 를 지원한다.

삼성 로고가 보이는 군요.

작동 확인하는 것을 보고 업그레이드 했고, 메인보드는 윈도우10 정품인증되어 있습니다.
(당연하게도 대기업 제품이니까요)

쿨러는 삼성제품은 현재(2021)까지도 자체 납품용을 쓰더군요.

파워는 거의 현존하는 핀수를 지원합니다.
(삼성 제품은, 출고시 스펙에 맞는 파워량만 지원하지만 안정성에는 문제가 없습니다)

솔직히, 대기업 제품은 짜임새는 정말 좋습니다.
(때때로 조립이 따라갈 수 없는 마감을 보여주죠)

*개인적으로 성능이 같을 때, 조립과 대기업 제품 가격차가 20만원 이상 나지 않고 사용자가 PC를 잘 모른다면 대기업 제품을 구입하는 것이 나을 수 있습니다.
(각종 부가기기 장착 및 OS 복원 / 정품 / 기타 AS를 고려하면 말이지요)

대만 업체가 공급한 H81S1

알차게도 요즘 찾아볼 수 없는 PCI 슬롯(흰색)이 하나 있습니다.

친절하게 보드에 슬롯당 용도를 마킹 해놓았습니다.

컴포트를 보통 사람을 쓸 일이 없지만, 기업에서는 간혹 사용한다고 합니다만...

어라?

하스웰 8시리즈 초기에 부착된 mSATA 슬롯이 있습니다.
(제가 사용하는 레퍼란스 DH87RL 보드도 mSATA가 있습니다)

이런 것들이 조립에서는 찾아보기 힘든 것이겠죠.

*mSATA 슬롯에 mSATA SSD를 장착할 경우, SATA의 어느 채널과 공유되는지 알 수 없습니다.
(4번 포트가 내부적으로 존재한다면 일반적으로 mSATA를 마지막 채널(SATA4)과 공유됩니다)

*당시 mSATA 슬롯이 레퍼모델에 장착된 이유가, 인텔이 IRST를 한참 밀고 있었던 시기입니다.
(인텔이 레퍼보드사업을 접어버리고, 심지어 IRST까지 포기했지만요)

SATA 포트가 3개 제공되는데, 1번(오렌지색)이 ATA600 지원용입니다.

그외 2개(검정색)는 ATA300 방식입니다.

삼성 홈페이지에 구체적으로 나오지 않은 부분입니다.

그림처럼 각종 스위치를 구분해봤습니다.

전면 오디오 포트는 일반적인 조립용과 다르지 않습니다.

전면 USB 포트는 USB 2.0 입니다.
(주 : 안타깝게도 3.0이 아닙니다)

기본 부착된 무선랜 wi-fi PCI-E 카드입니다.

서두에 말했다시피 N 규격까지 지원합니다.

우측에 보이는 4각형의 스펀지와 또 다른 사각형을 쇼트나지 않게 케이스에 띄워서 멀리 적당히 부착합니다.
(안테나 입니다 - 플라스틱 부분에 적당한 공간에 부착하십시오)

미처 제품 제조사를 확인하지 못했습니다.

라이트온 이라고도 하고 anatel 이라고도 써여져 있어서 어디가 우선인지 원...
(ODD를 출시한 적이 있는 라이트온은 오래전 대만 업체인 것을 알고 있습니다)

무선랜을 위한 PCI-E 미니슬롯과 SSD용 mSATA 슬롯은 서로 공유/ 호환되지 않으므로, 주의하십시오.

이렇게 다시 장착 유선랜이 부득이한 경우, 무선을 사용할 수 있다는 것도 대기업 제품의 장점이겠죠.




[잡담]





대기업 제품이라고 사용자에 따라 무조건 나쁜 선택지가 아닙니다.

어설픈 조립보다 대기업(개인적으로 삼성)제품이 훨씬 나은 안정성을 보여줍니다.

물론, 게임용이라면 선택하지 마십시오.


일반적인 용도면서 오래 켜 둔다면 요즘같이 CPU성능과 메모리량이라면 대기업제품도 좋은 선택지 입니다.
(주 : 처음 구입시 파워용량에 맞춰지므로 CPU를 잘 선택하십시오)

파워의 용량이 낮은 것은 장착된 사양에 맞게 테스트 출고되므로, 문제가 되지 않을 것입니다.

최근(2021), 삼성PC의 경우 아직도 멀티DVD롬이 장착되며, SSD도 M.2 NVMe를 기본 장착합니다.
(무선랜이 존재한다면, 블루투스 기능도 포함되는 경우가 많습니다)


이 게시물은 삼성 메인보드 H81S1 메인보드 점프(스위치) 셋팅 및 기본 정보를 공유하기 위해 작성되었습니다.
